MAC OS X v10.5 Leopard

1. Telefon nebo modem

Pro nastavení přístupu vašeho PC / Notebooku (dále jen počítač) k internetu prostřednictvím sítě T-Mobile a tedy např. služeb GPRS/EDGE či Internet 4G budete potřebovat mobilní telefon s podporou hardwarového modemu či jiné datové zařízení, kterým může být modem či datová karta.

2. Připojení telefonu nebo modemu

U mobilního telefonu je nutné zajistit správné a telefonem podporované připojení, kterým nejčastěji bývá bluetooth, USB kabel anebo IrDA (infraport). U modemu je to potom USB nebo ethernet kabel a u datové karty rozhraní PCMCIA nebo ExpressCard. Příslušenství je možné pořídit buď přímo u T-Mobile (ve značkových a partnerských prodejnách, v eShopu) nebo výrobce či prodejce telefonu a jeho příslušenství.

• USB kabel
  slouží k propojení mobilního telefonu nebo modemu s počítačem na USB port počítače. V některých případech se můžete setkat se situací, kdy budete potřebovat script modemu k některé konkrétní značce nebo modelu telefonu (modemu). Ve většině případů je však již tento script standardně obsažen v OS. Pokud ne, tak pro tento software je nutné se primárně obrátit na výrobce datového zařízení / telefonu, ne vždy však bývá tato podpora ze strany výrobce zajištěna.
• Bluetooth
  Bluetooth můžete mít již vestavěný v počítači (interní - nejčastější) anebo externí, např. připojený k USB portu Vašeho počítače. Bluetooth je nutné mít již v počítači nainstalován a funkční.
• • Interní bluetooth
    Interní bluetooth bývá již zpravidla v operačním systému nainstalován a je tedy již možné správě
    propojit – spárovat mobilní telefon s počítačem. Zapněte bluetooth na mobilním telefonu (zároveň musí
    být ve viditelném stavu) i počítači a proveďte spárování dle pokynů bluetooth manažera.
  • Externí bluetooth
    Externí bluetooth je nejčastěji příslušenstvím, které připojíte na USB port Vašeho počítače. Ještě před
    samotným připojením bývá nutné nainstalovat software k tomuto příslušenství. Tento software byste měli
    zakoupit a obdržet společně s příslušenstvím. Instalace je daná výrobcem zařízení. Po samotné instalaci
    je nutné telefon spárovat s počítačem. Průběh spárování je vždy individuální a závislý na výrobci
    / dodavateli bluetooth a jeho bluetooth manažerovi. Zapněte bluetooth na mobilním telefonu (zároveň musí
    být ve viditelném stavu) a proveďte spárování dle pokynů bluetooth manažera či jeho dodavatele /
    výrobce.
• Infraport (IrDA)
  Infraport (IrDA) může být opět podobně jako u bluetooth již vestavěný v počítači anebo externí, např. připojený k USB portu vašeho počítače. Infraport je nutné mít již v počítači nainstalován a funkční.
• • Interní infraport
    Interní infraport bývá již zpravidla v operačním systému nainstalován a je tedy již možné správě
    propojit mobilní telefon s počítačem. Zapněte infraport na mobilním telefonu a namiřte jeho infraport proti
    infraportu počítače.
  • Externí infraport
    Externí infraport je nejčastěji příslušenstvím, které připojíte na USB port vašeho počítače. Ještě před
    samotným připojením bývá nutné nainstalovat software k tomuto příslušenství. Tento software byste měli
    zakoupit a obdržet společně s příslušenstvím. Instalace je daná výrobcem zařízení. Po nainstalování
    zapněte infraport na mobilním telefonu a namiřte jeho infraport proti infraportu počítače.

• PCMCIA datová karta.
  Instalaci proveďte dle pokynů výrobce / dodavatele zařízení.
• ExpressCard
  Toto zařízení je opět nutné instalovat individuálně dle pokynů výrobce / dodavatele zařízení.

Pokud již máte vše nainstalováno a propojeno (v některých případech stačí pouze zařízení propojit), datové zařízení nebo telefon komunikuje s počítačem, potom můžeme přistoupit k dalšímu kroku.

V případě 4G zařízení: 4G modem, 4G USB modem propojené přes USB kabel použijme software web’n’walk Manager.
Pokud se jedná o USB modem Huawei E220, potom použijeme software Launch2net.
A pokud se jedná o mobilní telefon, potom nastavení provedeme ručně.


Nahoru

1. Služba ADSL

Máte již zřízenu službu Internet ADSL na Vaší pevné lince? Pokud to tak ještě není, pokračujte prosím zde.

2. Modem

Pro využití služby Internet ADSL budete potřebovat modem ADSL2+ Annex B.

3. Připojení modemu

U modemu je nutné zajistit správné a modemem podporované připojení, kterým nejčastěji bývá ethernet kabel (RJ 45) nebo kabel USB.

Co je ADSL, jak ADSL aktivovat a jak ho zapojit?

• USB kabel
  Slouží k propojení modemu s USB portem počítače. Je nutné ještě před propojením modemu s počítačem zajistit instalaci software do počítače. Instalaci proveďte dle instrukcí výrobce či prodejce modemu.
• Ethernet kabel
  Slouží k propojení modemu se síťovou kartou počítače do konektoru LAN. Označuje se také jako RJ 45. Spojení mezi síťovou kartou a modemem je nejčastěji signalizováno světelnou LED diodou přímo na modemu. V závislosti na použitém modemu se jedná o LED diody s popisem DSL/ACT, PPP, DSL, INTERNET.
• Nastavení síťového připojení
  Vybereme Systém Preference – Network – Location – Edit Location – vytvoříme novou Location (např. ADSL) – vybereme připojení pomocí Ethernet – Configure: vybereme Using DHCP.

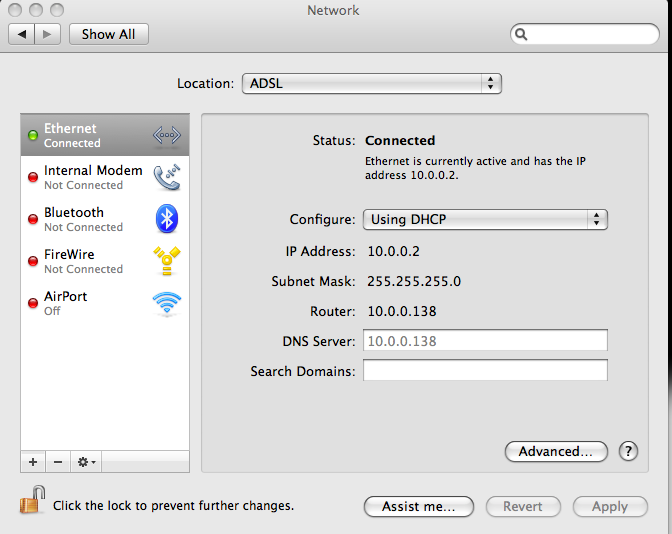

  Zapojíme ethernet kabel do síťové zástrčky počítače (značena znakem <···>). Po chvíli se nám načtou informace o routeru a o síťovém připojení viz. obrázek 1. Potvrdíme a uložíme.


• Jak zjistíme IP adresu routeru pro konfiguraci přes webové rozhraní
  Systém Preference – Network – po náhledu na Location, kterou jsme vytvořili u položky routek vidíme adresu připojeného zařízení viz obrázek 1, položka Router.
• Otestováni konektivity pomocí příkazu Ping

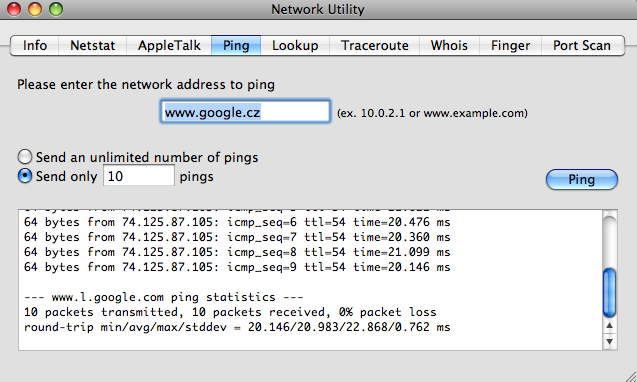

  Pevný disk – Applications – Utilities – Network Utility – záložka Ping – zadáme adresu a spustíme viz. obr 2.





Nahoru

Web’n’walk Manager pro operační systém MAC OS X s podporou služeb 4G, EDGE, a GPRS. Tato verze web’n’walk Managera vám umožní nainstalovat Internet 4G zařízení (4G modem, 4G USB modem) a nainstalovat připojení k internetu.

Podporované systémy: MAC OS 10.4 a 10.5

Dostupné jazykové verze: Česká a Anglická verze (příslzdeušná jazyková verze se automaticky zobrazí na vašem počítači podle nastavení v MAC OS X).

Návod pro uživatele služby web'n'walk Manager
Web'n'walk Manager User Manual

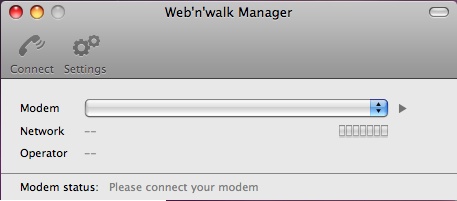

1. Otevřete web’n’walk Manager a připojte 4G modem do USB.

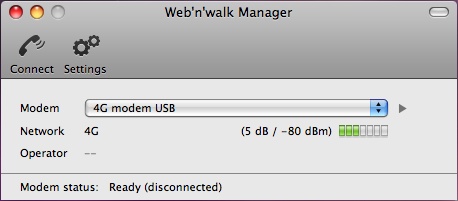

2. Modem je připojen k počítači, ale ještě není připojen k internetu.

TIP!

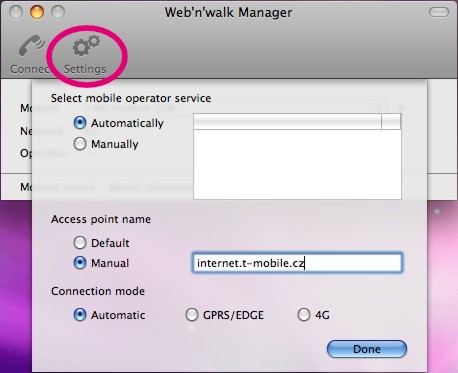

Pod tlačítkem Settings je možné provést kontrolu nastavení APN (Access Point Name) – přístupový bod a volbu sítě, do které se chcete přihlásit. Např. pro automatickou volbu sítě zvolte pod Select mobile operator service - Automatically a přístupový bod pro přístup na internet nastavte pod Access point name. Zvolte položku Manual a do prázdného pole doplňte internet.t-mobile.cz
Pokračujte kliknutím na tlačítko Done.

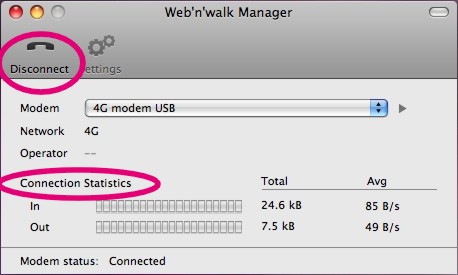

3. Připojte se pomocí tlačítka telefonního sluchátka Connect a ihned po připojení uvidíte Statistiku připojení (Connection Statistics) – aktuální (In, Out), celkový (Total) a průměrný (Avg) objem přenesených dat.

Nahoru

Odstraňování chyb se službou Internet 4G/EDGE/GPRS je nutné řešit na dvou úrovních:

1) Spojení počítače s mobilním zařízením
2) Problémy s připojením k síti

Spojení mobilního zařízení s počítačem

Do této kategorie patří problémy jako nefunkční kabel, špatně nainstalovaný ovladač modemu, špatně spárovaný Bluetooth atd.
V případě propojeného a komunikujícího 4G modemu přímo vidíte aktuální stav v okně dole, položka Modem status: a také je ihned viditelná síla signálu a hodnota šumu.

Problémy na síťové úrovni

Tyto problémy řešte v případě, že se nedaří připojit k síti Internet, avšak propojení s mobilním zařízením jste úspěšně prověřili. V případě problémů s připojením zkontrolujte, zda-li je Vaše mobilní zařízení korektně přihlášeno v mobilní síti GSM, a zda-li máte aktivovanou službu GPRS/EDGE.

V případě, že jako datové zařízení využíváte mobilní telefon, který je již propojený a komunikuje s počítačem, potom můžete provést jednoduché ruční nastavení přímo v operačním systému.

Telefon propojený přes datový kabel USB

Pozn.: V návodu je použit jako příklad telefon Nokia N73, datový kabel USB CA-53 a Mac OS X Version 10.5.6)

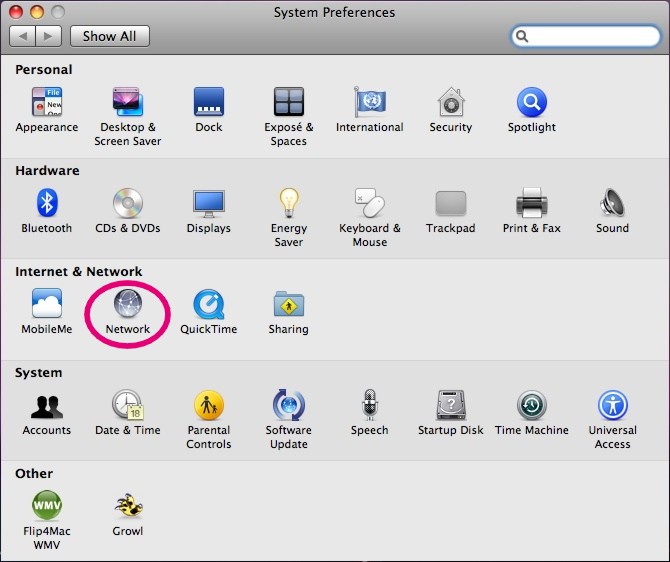

1. Mobilní telefon nejprve připojte na USB port počítače a z docku zvolte ikonu System Preferences a zde v menu Internet & Network vyberte položku Network.

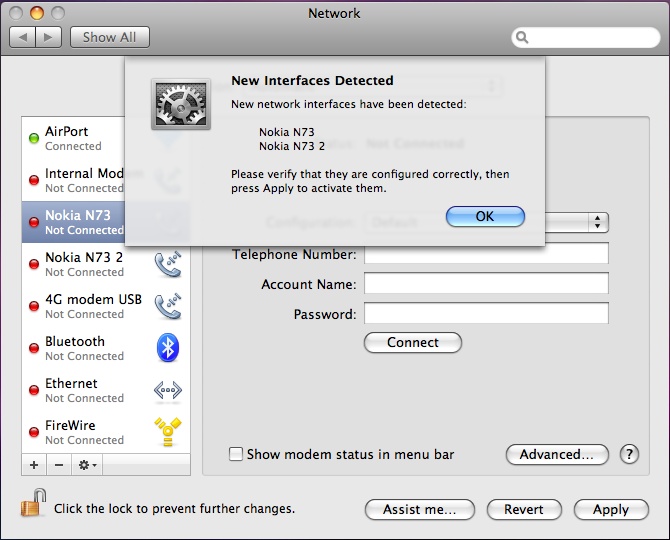

2. Objeví se hláška s informací o nalezeném zařízení. Pokračujte kliknutím na tlačítko OK.

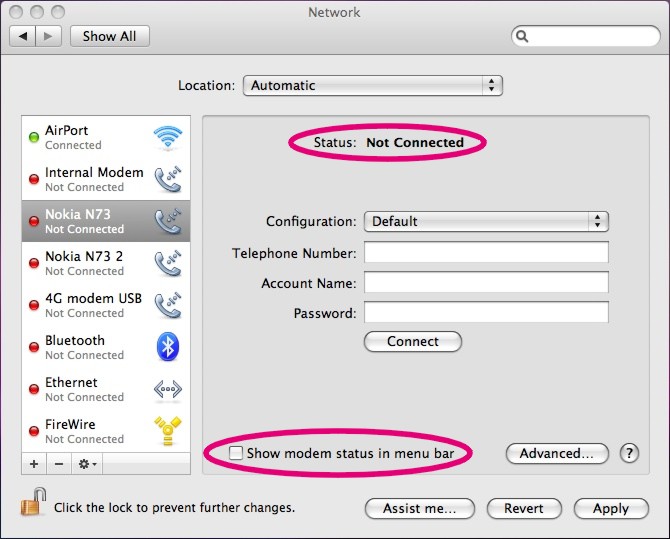

3. Vyberte a označte připojený telefon.

Pozn.: Údaj Not Connected u názvu mobilního telefonu značí nepřipojení k internetu.
Dále si lze zaškrtnout, aby se stav modemu zobrazoval v horní liště (Show modem status in menu bar). Pokračujte kliknutím na tlačítko Advanced.

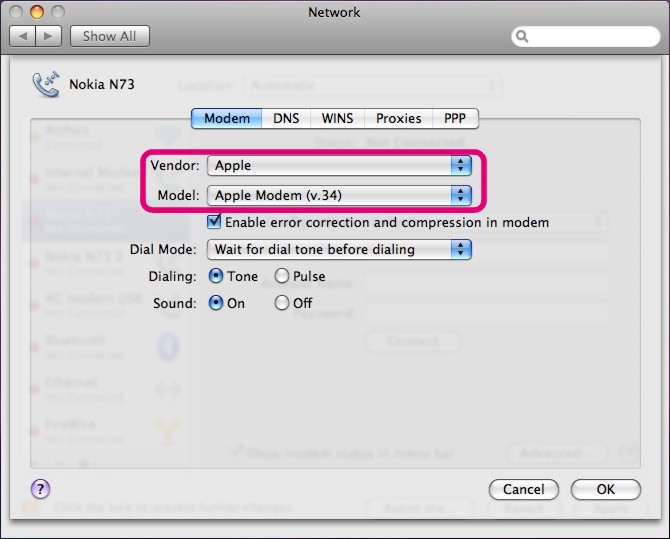

4. Zobrazí se okno, kde změňte údaje o výrobci dle typu vašeho mobilního telefonu (pole Vendor) a modemu (pole Model).

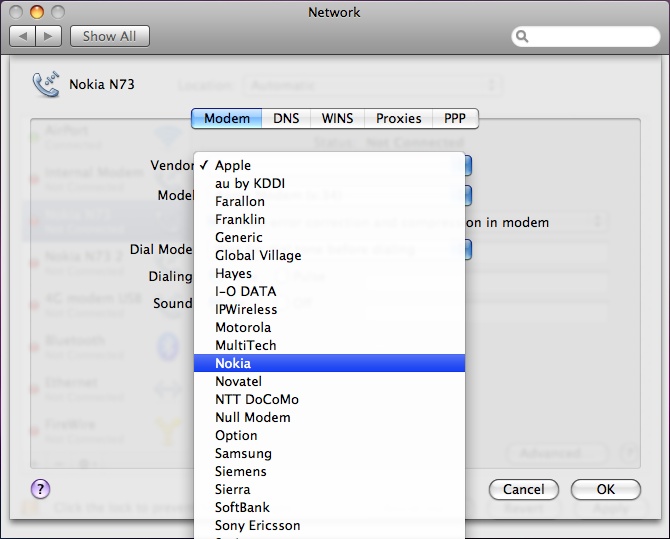

5. V rozbalovacím poli Vendor vyberte ze seznamu příslušný ovladač dle vašeho používaného typu.

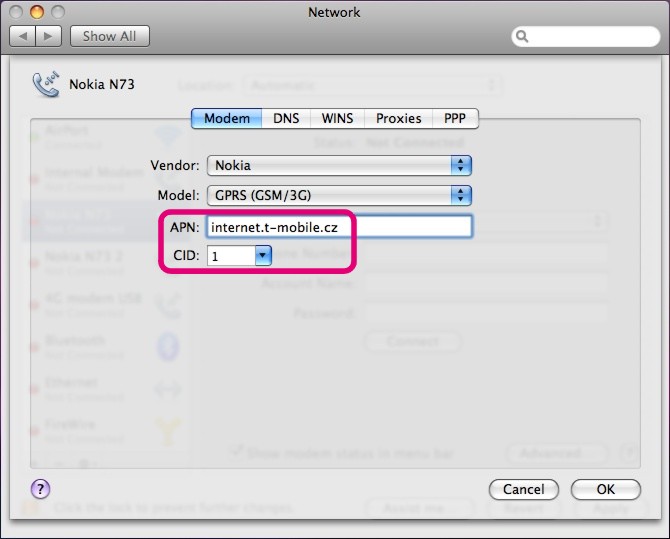

6. V rozbalovacím poli Model je automaticky zobrazen model ovladače. Pokud není, vyberte ručně.

Do pole APN zadejte údaj internet.t-mobile.cz (pozn.: v případě aktivní služby APN Internet Public zadejte údaj publicit.t-mobile.cz – služba APN není standardně aktivní. Pro ověření nebo změnu stavu služby APN můžete kontaktovat naše zákaznickém centrum na čísle 4603 ze sítě T-Mobile zdarma a z ostatních sítí na čísle 603 603 603). Potvrďte kliknutím na tlačítko OK.

Údaj v poli CID značí pořadí datového účtu, které ponecháme nastaveno vždy na 1.

Pozn.: Výjimka může být u některých telefonů, např. značky Sony Ericsson, Nokia a dalších. Některé telefony umožňují nastavit více datových účtů a přitom u nich rozhoduje i pořadí ve kterém jsou v telefonu uloženy.
Pokud by vám připojení s nastavením CID: 1, telephone number: *99# nefungovalo, je možné ručně zkontrolovat nastavení telefonu zde. Tím ověříte i pořadí vašeho datového účtu pro internet mezi ostatními datovými účty v telefonu. Mezi těmi ostatními účty může být např. účet pro MMS, WAP, e-mail atd. Příklad: Váš datový účet pro internet je nastaven jako třetí, potom použijte nastavení CID: 3 a telephone number: *99***3#.

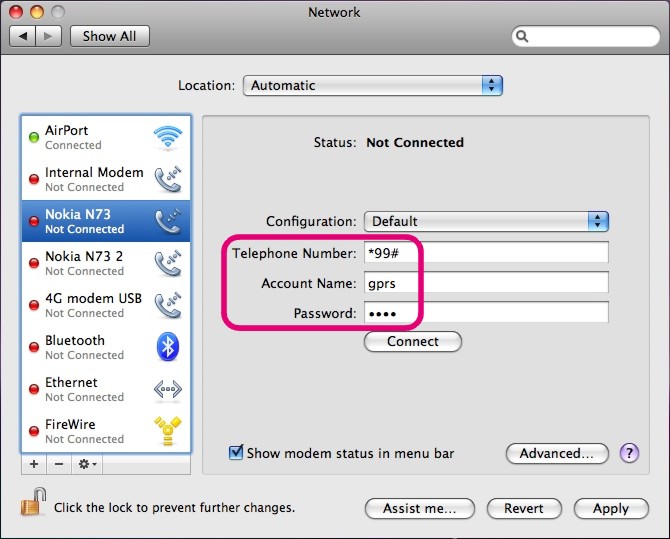

7. Doplňte do pole Telephone number údaj *99# (některá datová zařízení/mobilní telefony mohou vyžadovat *99***1#). Pole Account name a Password vyplňte libovolným údajem (tato pole ovšem nesmí zůstat prázdná). Po vyplnění uvedených polí klikněte na tlačítko Connect pro připojení.

8. Po připojení k internetu se v položce Status zobrazí stav připojení (Připojeno - Connected nebo Nepřipojeno - Not Connected).

Nahoru

1. Z lišty nahoře zvolte ikonu Bluetooth a vyberte položku Set up Bluetooth Device…

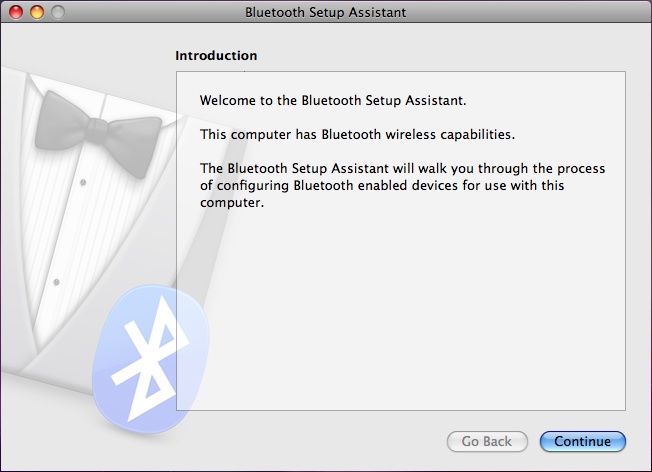

2. Otevře se průvodce pro spárování s mobilním telefonem. Pokračujte kliknutím na tlačítko Continue.

3. Následně vyberte položku Mobile phone a pokračujte kliknutím na tlačítko Continue.

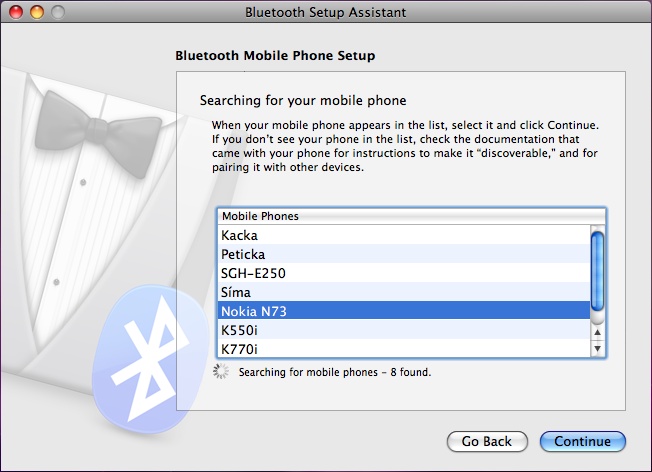

4. Pokud je párovaný mobilní telefon zobrazen v seznamu dostupných/viditelných telefonů, kliknutím jej označte a pokračujte kliknutím na tlačítko Continue. Pokud se telefon nezobrazí, ujistěte se, že je na telefonu zapnutý Bluetooth a že je nastaven jako viditelný a nekomunikuje zároveň přes Bluetooth s jiným zařízením.

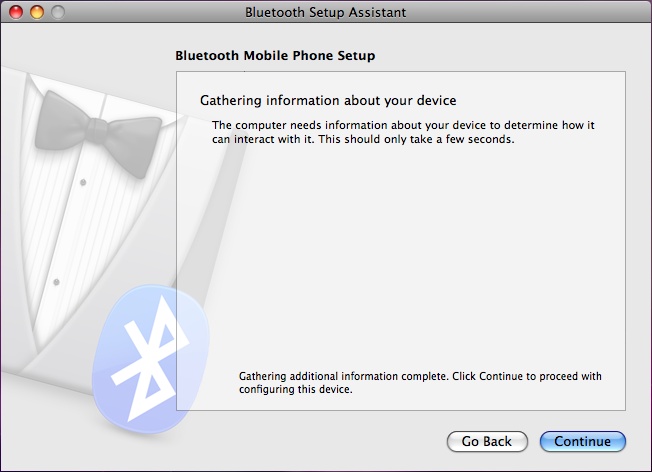

5. Na další obrazovce pokračujte kliknutím na tlačítko Continue.

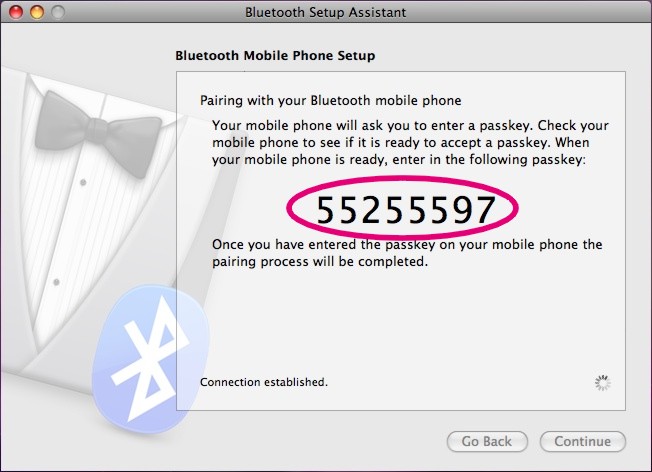

6. Nyní se zobrazí okno s číselným párovacím kódem. Mobilní telefon požaduje zadání tohoto kódu. Přepište jej do telefonu a potvrďte. Po spárování pokračujte kliknutím na tlačítko Continue.

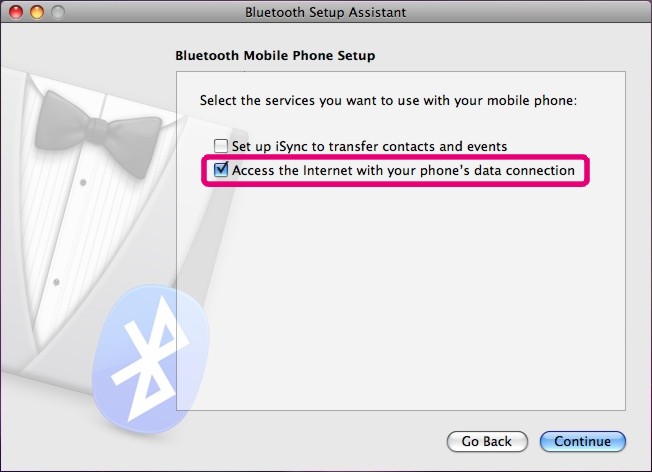

7. Následně se zobrazí možnost vyběru služeb, které zařízení nabízí. V tomto konkrétním příkladě se jedná o přenos kontaktů a událostí. Kliknutím označte položku Access the Internet with your phone’s data connection a pokračujte kliknutím na tlačítko Continue.

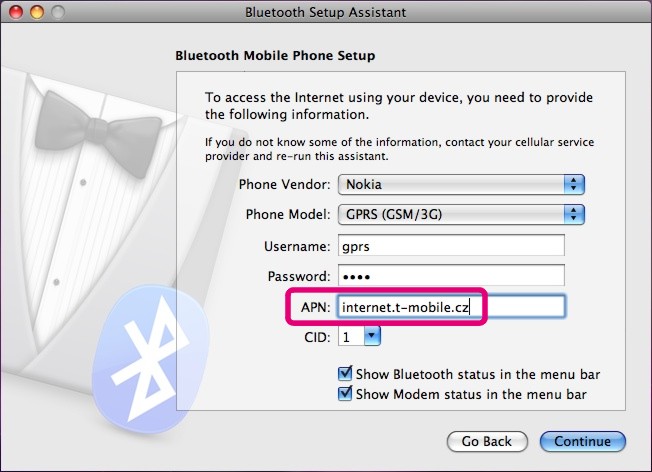

8. V dalším kroku vyplňte do pole APN údaj internet.t-mobile.cz. Pole Phone Vendor a Phone Modem, pokud souhlasí, neměňte. Pole Username a Password vyplňte libovolně. Pokračujte kliknutím na tlačítko Continue.

Pole CID značí pořadí datového účtu, které ponecháme nastaveno na 1.

Pozn.: Výjimka může být u některých telefonů, např. značky Sony Ericsson, Nokia a dalších. Některé telefony umožňují nastavit více datových účtů a přitom u nich rozhoduje i pořadí ve kterém jsou v telefonu uloženy. Pokud by vám připojení s nastavením CID: 1, telephone number: *99# nefungovalo, je možné ručně zkontrolovat nastavení vašeho telefonu zde. Tím ověříte i pořadí vašeho datového účtu pro internet mezi ostatními datovými účty v telefonu. Mezi těmi ostatními účty může být např. účet pro MMS, WAP, e-mail atd. Příklad: Váš datový účet pro internet je nastaven jako třetí, potom použijte nastavení CID: 3 a telephone number: *99***3#.

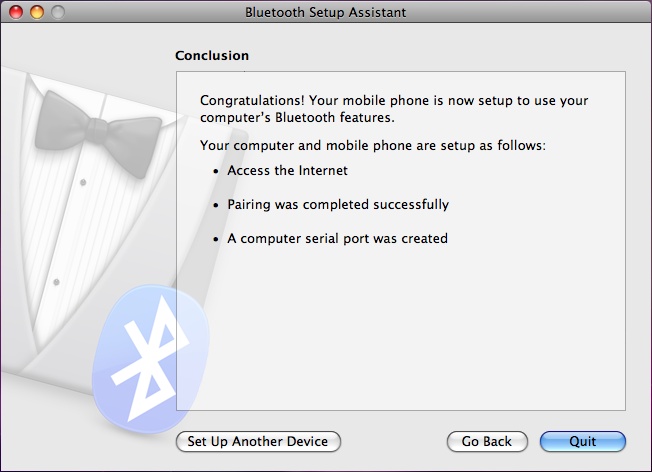

9. Další okno pouze zavřete kliknutím na tlačítko Quit.

10. Přes ikonu AirPort v horní liště zvolte položku Open Network Preferences…

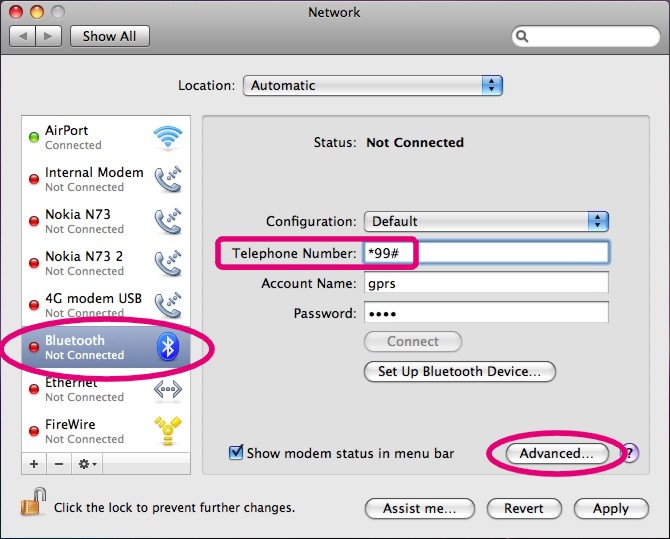

11. Další nastavení je již velmi podobné popsanému nastavení přes USB s tím rozdílem, že nyní budete upravovat pouze položku „Bluetooth“. Označte si a vyplňte pole Telephone Number v následujícím tvaru: *99# (je možné použít i *99***1#). Pokračujte kliknutím na tlačítko Advanced…

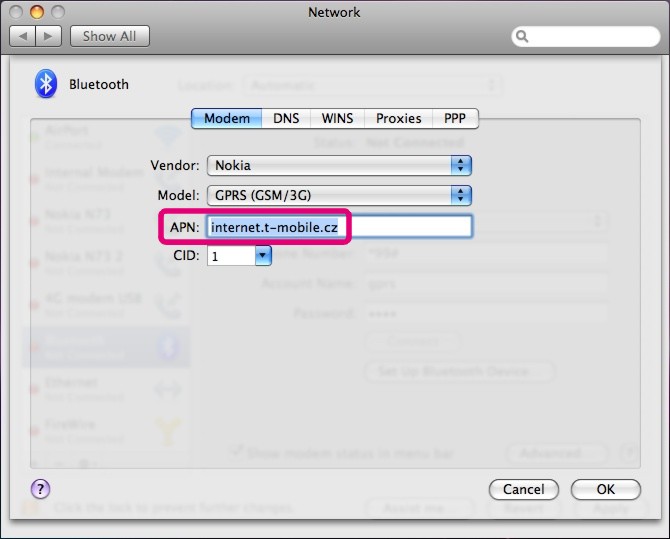

12. Pokud již není vyplněno, do pole APN doplňte údaj internet.t-mobile.cz a případně zkontrolujte správný typ výrobce (pole Vendor) a modelu (pole Model). Pokračujte kliknutím na tlačítko OK.

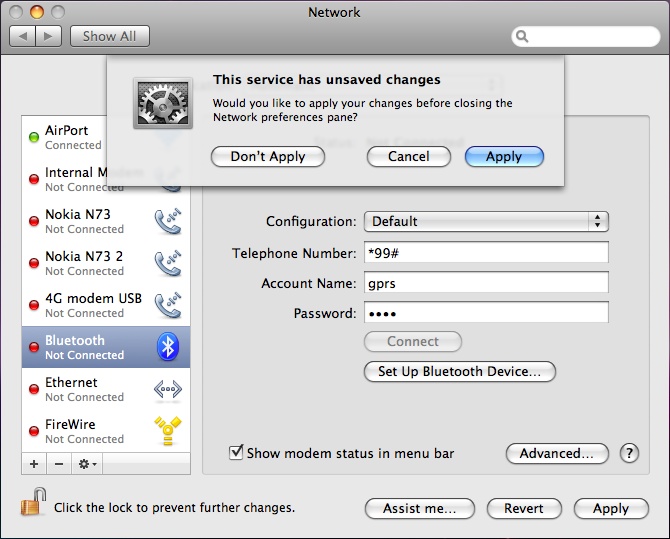

13. Následující okno potvrďte tlačítkem Apply.

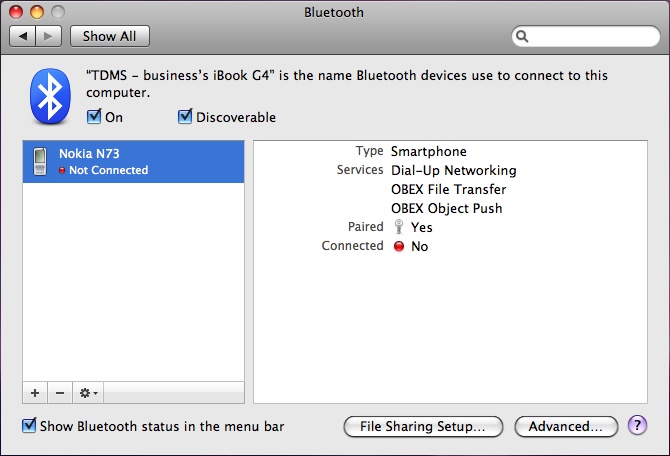

14. Zobrazí se informace o podporovaných službách připojeného telefonu přes Bluetooth. Okno stačí pouze zavřít.

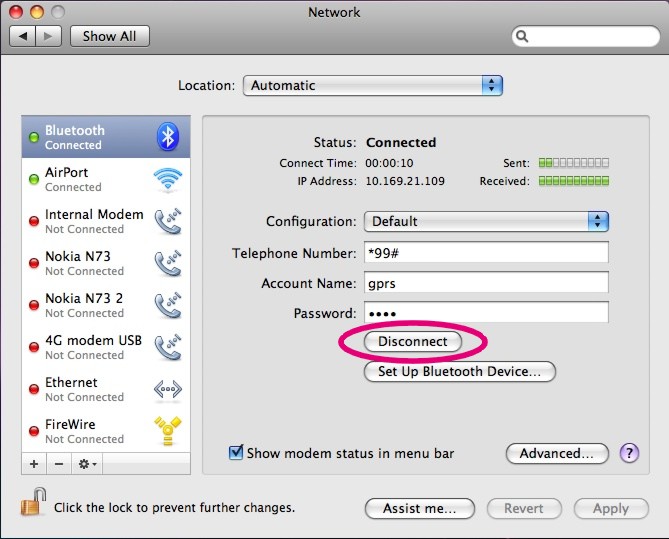

15. K internetu se připojíte pomocí tlačítka Connect, které se následně po připojení změní na Disconnect, kterým se naopak můžete odpojit.

Nahoru

1. Po instalaci software launch2net připojte modem Huawei na USB porty počítače.

Upozornění: Software je určen pro Mac OS X v10.4.3 až v10.4.10. Program je tedy možné na v10.5 vyzkoušet, ale bohužel není možné zaručit jeho správnou funkcionalitu či stabilitu. Doporučujeme zároveň používat SIM kartu s vypnutým požadavkem na kód PIN.

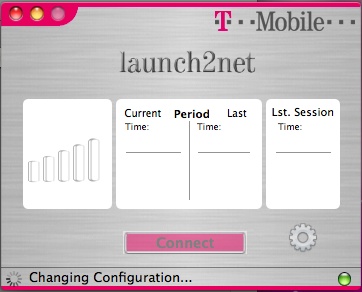

2. Otevřete program launch2net for Mac – T-Mobile Edition.

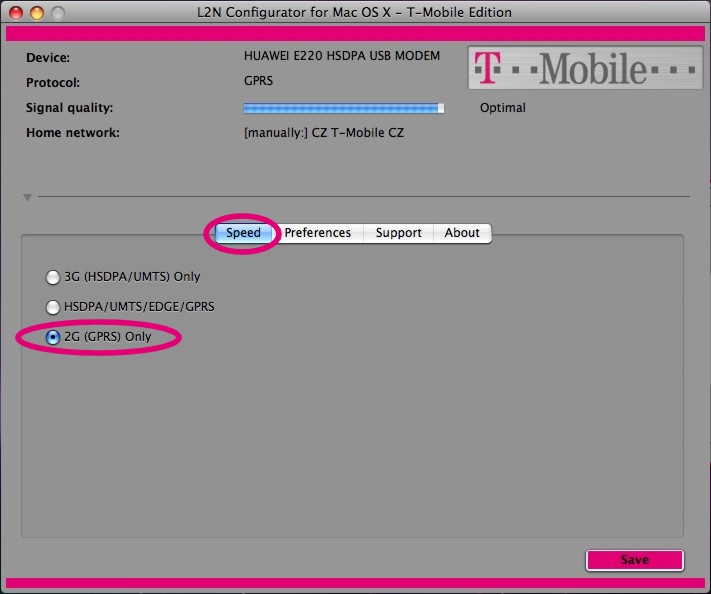

3. Po chvíli se načte L2N Configurator, kde je nutné zvolit na záložce Speed položku 2G (GPRS) Only.

4. Dále je možné na záložce Preference zvolit síť operátora manuálně. To má význam hlavně při použití modemu v roamingu. Zaškrtněte položku Select operator manually.

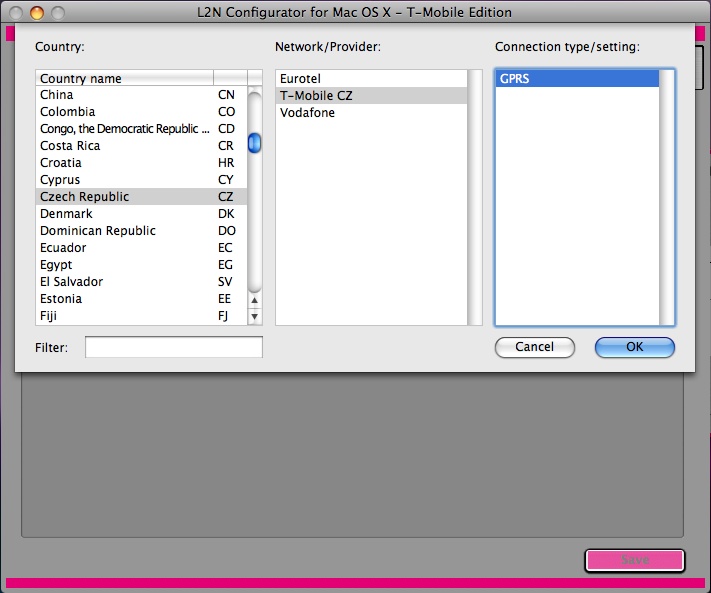

5. Z rolovacího menu Country zvolte požadovaný stát, operátora a typ připojení. Např. pro síť T-Mobile CZ je to: Czech Republic > T-Mobile CZ > GPRS > tlačítko OK.

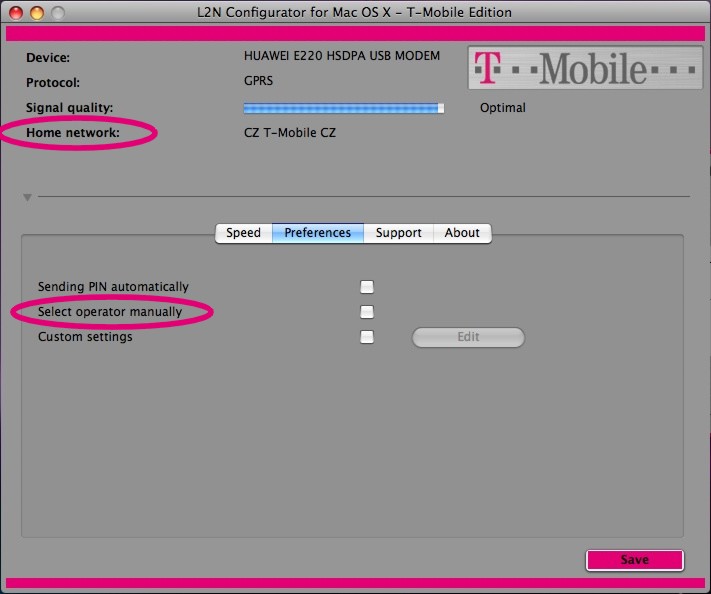

6. Pokud chcete automatický výběr sítě, nezaškrtávejte položku Select operator manually. Modem se vám bude registrovat do sítě automaticky. To, že je SIM přihlášena v síti automaticky, vidíte v řádku s názvem Home network. Pokud by se jednalo o ruční výběr sítě, pak by před názvem sítě operátora bylo zobrazen údaj manually. Nastavení uložte kliknutím na tlačítko Save.

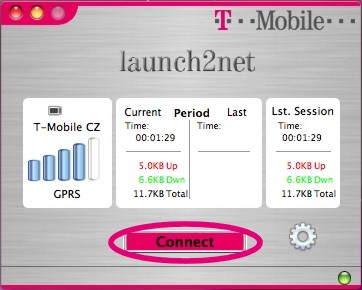

7. Připojení k internetu proveďte kliknutím na tlačítko Connect.

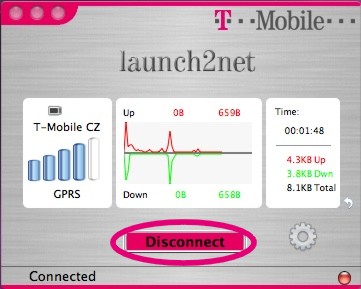

8. Okno zobrazuje stav aplikace při úspěšně připojeném modemu na internet. Odpojení proveďte kliknutím na tlačítko Disconnect.

Nahoru

Parametry pro ruční nastavení Internet 4G

Vytáčené číslo		*99#
Adresa IP		přidělována dynamicky serverem
Servery DNS lze využít automatického přidělování adres serverem DNS, popř. lze nastavit i ručně	primární DNS	93.153.117.1
	sekundární DNS	93.153.117.33
Jméno a heslo		není nutno vyplňovat

Parametry pro ruční nastavení připojení GPRS/EDGE/3G

Vytáčené číslo		*99# (případně *99***1#)
Adresa IP		přidělována dynamicky serverem
Servery DNS	primární DNS	93.153.117.1
	sekundární DNS	93.153.117.33
Jméno a heslo		není nutno vyplňovat (ale v některých případech může být vyžadováno, postačí vyplnit cokoliv)
Server SMTP		smtp.t-email.cz

Parametry pro ruční nastavení služby Hlasová linka premium

SIP server		SIP.TMIP.CZ
Registrační SIP server		SIP.TMIP.CZ
SIP GW		SIP.TMIP.CZ
SIP proxy		SIP.TMIP.CZ
SIP ALG		vypnout
Telefonní číslo		ve tvaru 420123456789
Uživatelské jméno		= telefonní číslo
Přístupové heslo		12-místné číslo uvedené na přístupové kartě
Protokol		TCP a UDP
Port		5060
RTP porty		16348-32768
Audiokodeky		G.729, G.711 a-law, G711 u-law
Kodek pro fax		G.711

Parametry pro ruční nastavení připojení ADSL

Adresa IP		Přidělována dynamicky serverem
Servery DNS lze využít automatického přidělování adres serverem DNS, popř. lze nastavit i ručně	primární DNS	93.153.117.1
	sekundární DNS	93.153.117.33
Jméno a heslo		ADSL
Server SMTP		smtp.t-email.cz
Virtual Circuit ID	VPI	8
	VCI	48
Encapsulation		PPPoE
Multiplexing		LLC
Parametry ADSL modemu		ADSL2+, Annex B
