Windows 7

1. Telefon nebo modem

Pro nastavení přístupu vašeho PC / Notebooku (dále jen počítač) k internetu prostřednictvím sítě T-Mobile a tedy např. služeb EDGE/3G či Internet 4G budete potřebovat mobilní telefon s podporou hardwarového modemu či jiné datové zařízení, kterým může být modem či datová karta.

2. Připojení telefonu nebo modemu

U mobilního telefonu je nutné zajistit správné a telefonem podporované připojení, kterým nejčastěji bývá bluetooth, USB kabel nebo IrDA (infraport). U modemu je to potom USB nebo ethernet kabel a u datové karty rozhraní PCMCIA nebo ExpressCard. Z minulosti se můžete také setkat se starším sériovým kabelem pod označením RS-232. Příslušenství je možné pořídit buď přímo u T-Mobile (ve značkových a partnerských prodejnách, v eShopu) nebo výrobce či prodejce telefonu a jeho příslušenství.

• USB kabel
  slouží k propojení mobilního telefonu nebo modemu s počítačem na USB port počítače. Je nutné ještě před propojením telefonu nebo modemu s počítačem zajistit instalaci software k příslušenství nebo datovému zařízení (modem) do počítače. Instalaci proveďte dle instrukcí výrobce či prodejce příslušenství či datového zařízení (modemu). V některých případech jsou ovladače USB již součástí „většího“ komunikačního software. U Nokie je to např. Nokia PC Suite; Sony Ericsson – Sony Ericsson PC Suite atd.
  Novější USB modemy, tzv. USB Stick, jakým je např. ZTE MF626, Huawei E1750 apod., již můžete připojit k USB portu počítače rovnou, bez předchozí instalace software. Tyto modemy jsou zpravidla upraveny tak, že se spouští samotná instalace právě až z připojeného modemu.
• Bluetooth
  můžete mít již vestavěný v počítači (interní - nejčastěji v notebooku) anebo externí, např. připojený k USB portu vašeho počítače. Bluetooth je nutné mít již v počítači nainstalován a funkční.
• • Interní bluetooth
    bývá již zpravidla v operačním systému nainstalován a je tedy již možné správě propojit – spárovat mobilní telefon s počítačem. Průběh spárování je vždy individuální a závislý na výrobci / dodavateli bluetooth a jeho bluetooth manažerovi. Zapněte bluetooth na mobilním telefonu (zároveň musí být ve viditelném stavu) i počítači a proveďte spárování dle pokynů bluetooth manažera či jeho dodavatele / výrobce.
  • Externí bluetooth
    je nejčastěji příslušenstvím, které připojíte na USB port vašeho počítače. Ještě před samotným připojením bývá nutné nainstalovat software k tomuto příslušenství. Tento software byste měli zakoupit a obdržet společně s příslušenstvím. Instalace je daná výrobcem zařízení. Po samotné instalaci je nutné telefon spárovat s počítačem. Průběh spárování je vždy individuální a závislý na výrobci / dodavateli bluetooth a jeho bluetooth manažerovi. Zapněte bluetooth na mobilním telefonu (zároveň musí být ve viditelném stavu) a proveďte spárování dle pokynů bluetooth manažera či jeho dodavatele / výrobce.
• Infraport (IrDA)
  může být opět podobně jako u bluetooth již vestavěný v počítači – notebooku anebo externí, např. připojený k USB portu vašeho počítače. Infraport je nutné mít již v počítači nainstalován a funkční.
• • Interní infraport
    bývá již zpravidla v operačním systému nainstalován a je tedy již možné správě propojit mobilní telefon s počítačem. Zapněte infraport na mobilním telefonu a namiřte jeho infraport proti infraportu počítače. Pokud nejste zkušenými uživateli, neinstalujte nabídnutý ovladač, mohl by být nevhodný, ale pokračujte 2. bodem, instalací prostřednictvím programu web’n’walk Manager.
  • Externí infraport
    je nejčastěji příslušenstvím, které připojíte na USB port vašeho počítače. Ještě před samotným připojením bývá nutné nainstalovat software k tomuto příslušenství. Tento software byste měli zakoupit a obdržet společně s příslušenstvím. Instalace je daná výrobcem zařízení. Po nainstalování zapněte infraport na mobilním telefonu a namiřte jeho infraport proti infraportu počítače. Pokud nejste zkušenými uživateli, neinstalujte nabídnutý ovladač, mohl by být nevhodný, ale pokračujte 2. bodem, instalací prostřednictvím programu web’n’walk Manager.
• Sériový kabel (RS-232)
  Používejte originální kabel dodávaný výrobcem mobilního zařízení určený pro připojení k Internetu. V případě neoriginálních kabelů před použitím ověřte, zda-li je daný typ kabelu vhodný pro vaše mobilní zařízení. Rovnou propojte telefon (modem) s počítačem.
• PCMCIA datová karta.
  Instalaci proveďte dle pokynů výrobce / dodavatele zařízení ještě před zasunutím karty do počítače. V případě 4G zařízení použijte web’n’walk Manager z tohoto odkazu nebo z přiloženého CD Kdekoliv Snadno Rychle.
• ExpressCard
  Toto zařízení je opět nutné instalovat individuálně dle pokynů výrobce / dodavatele zařízení. Zde ovšem nemusí platit pravidlo instalace ještě před zasunutím datové karty do počítače. Naopak v některých případech je právě nutné nejprve zasunout do počítače tuto datovou kartu.

Pokud již máme vše nainstalováno a propojeno, datové zařízení nebo telefon komunikuje s počítačem, potom můžeme přistoupit k dalšímu kroku. Nainstalujeme web’n’walk Manager, který automaticky provede nastavení EDGE, 3G či Internet 4G připojení přes váš mobilní telefon nebo datové zařízení.

Mám nainstalováno, zařízení komunikuje a chci pokračovat přes web’n’walk Manager.

Pokud již máte vše nainstalováno a propojeno, datové zařízení nebo telefon komunikuje s počítačem, můžete přistoupit k dalšímu kroku. Nainstalujete web’n’walk Manager, který automaticky provede nastavení EDGE, 3G či Internet 4G připojení přes váš mobilní telefon nebo datové zařízení.

Nahoru

1. Služba ADSL

Máte již zřízenu službu Internet ADSL na vaší pevné lince? Pokud ještě ne, pokračujte prosím zde.

2. Modem

Pro využití služby Internet ADSL budete potřebovat modem ADSL2+ Annex B.

3. Připojení modemu

U modemu je nutné zajistit správné a modemem podporované připojení, kterým nejčastěji bývá ethernet kabel (RJ 45) nebo kabel USB.

Co je ADSL, jak ADSL aktivovat a jak ho zapojit?

• USB kabel slouží k propojení modemu s USB portem počítače. Je nutné ještě před propojením modemu s počítačem zajistit instalaci software do počítače. Instalaci proveďte dle instrukcí výrobce či prodejce modemu. Mnoho návodů lze najít přímo na našem webu např.: SpeedTouch-USB-manual.pdf. Hledání je možné vždy na stránce vpravo nahoře nebo v sekci Pomoc a nastavení => Ke stažení.
• Ethernet kabel slouží k propojení modemu se síťovou kartou počítače do konektoru LAN. Označuje se také jako RJ 45. Spojení mezi síťovou kartou a modemem je nejčastěji signalizováno světelnou LED diodou přímo na modemu. V závislosti na použitém modemu se jedná o LED diody s popisem DSL/ACT, PPP, DSL, INTERNET.
  Dále je možné připojení ověřit pomocí příkazu „ping“ z příkazového řádku.
  Otestování dostupnosti IP adresy ADSL modemu: "Start" => "Do pole s názvem Prohledat programy a soubory" => zadejte „cmd“ => dojde k vyhledání programu cmd.exe a tento spusťte. V příkazovém řádku zadejte příkaz, příklad: „ping 10.0.0.138“ (10.0.0.138 je příklad IP adresy ADSL modemu). Pokud modem se sítí komunikuje, zobrazí se odpověď od 10.0.0.138. Jestli nekomunikuje, mělo by se zobrazit "Vypršel časový limit žádosti".

Jak zjistíte IP adresu ADSL modemu?

K zjištění IP adresy ADSL modemu pro možný vstup do webového administračního prostředí v případě OS Windows 7 otevřete příkazový řádek => "Start" a " Do pole s názvem Prohledat programy a soubory ", zadejte „cmd" dojde k vyhledání programu cmd.exe a tento spusťte. V příkazovém řádku zadejte příkaz „ipconfig". V případě nepřidělené IP adresy (Adresa IP bude mít hodnotu: 0.0.0.0) zadejte příkaz „ipconfig /release" pro uvolnění IP a následně „ipconfig /renew" pro obnovení IP adresy. Požadovaná IP adresa ADSL modemu bude vypsána jako „Výchozí brána", např. 10.0.0.138.

Pokud již máte vše nainstalováno a propojeno, modem komunikuje s počítačem, můžete v případě, že vlastníte ADSL2+ modem ZyXEL P-660HW-T3 nebo ADSL2+ modem ZyXEL P-660HW-T3 v2 přistoupit k dalšímu kroku. Nainstalujte ADSL Manager, který automaticky provede nastavení jednoduše za vás.

Nahoru

Pokud máte datové zařízení (mobilní telefon) již nainstalováno a propojeno s počítačem, použijte Web'n'walk Manager k nastavení připojení na Internet. Zároveň se přesvědčte, že verze vašeho Web'n'walk Manager je aktuální. Pokud verze, kterou máte k dispozici, není podporována vaším mobilním zařízením, stáhněte si aktuální verzi z http://www.t-mobile.cz/wnwmanager, která zároveň obsahuje ovladače zařízení 4G, Huawei, LG, Motorola, Nokia, Samsung, Sony Ericsson a ZTE. Není-li mobilní zařízení podporováno softwarem web'n'walk Manager, najdete potřebné instalační soubory většinou na webových stránkách výrobce vašeho mobilního zařízení.

Pod uvedeným odkazem též naleznete např. návod pro uživatele nebo i verzi aplikace pro Mac OS X.

Ilustrační obrázky:

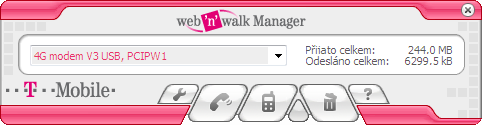

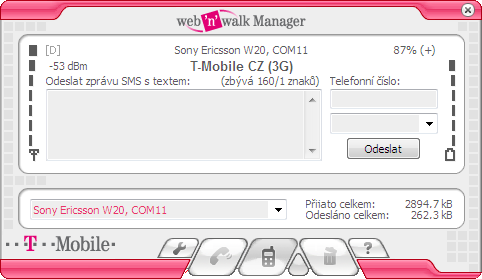

Základní zobrazení:

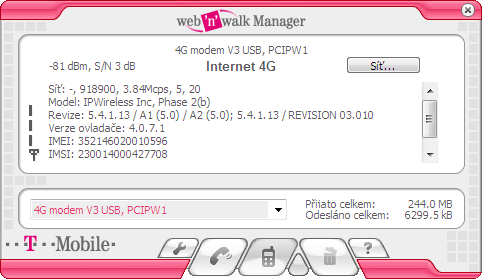

Měření signálu (Internet 4G):

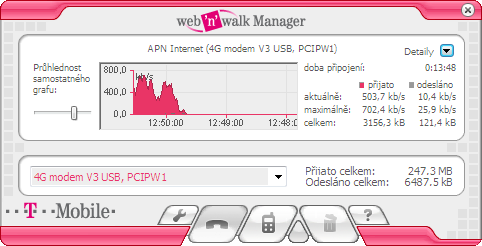

Po připojení:

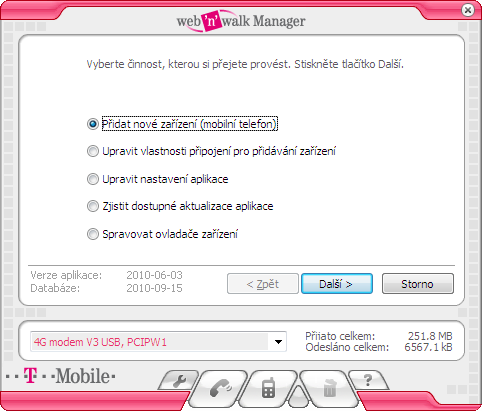

Nastavení:

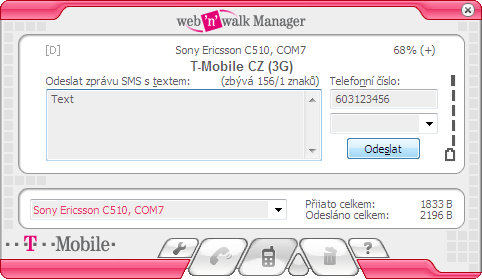

Psaní SMS:

Nahoru

Odstraňování chyb se službou Internet 4G/EDGE/GPRS je nutné řešit na dvou úrovních připojení:

1. Spojení mobilního zařízení s počítačem
2. Problémy s připojením k síti

1. Spojení mobilního zařízení s počítačem

Do této kategorie patří problémy jako nefunkční kabel, špatně nainstalovaný ovladač modemu, špatně spárovaný Bluetooth atd. Pro ověření funkce propojení vašeho mobilního zařízení a počítače použijte ikonu mobilního telefonu ve Web'n'walk Manager.

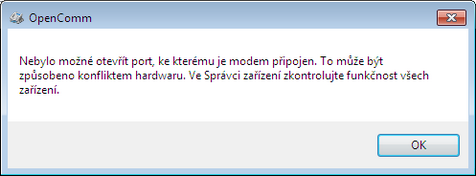

Pokud se při otevírání okna zpráv SMS zobrazí informace o chybě propojení nebo není ikona dostupná, ověřte zapojení kabelu, funkci Bluetooth, případně stav připojení infračerveného portu. Selžou-li všechny pokusy o obnovení propojení, doporučujeme kliknutím na ikonu odpadkového koše nejprve vaše mobilní zařízení z počítače odinstalovat, a pak je znovu nainstalovat.

Funkci úspěšné komunikace datového zařízení s počítačem můžete také ověřit dle následujícího jednoduchého postupu:

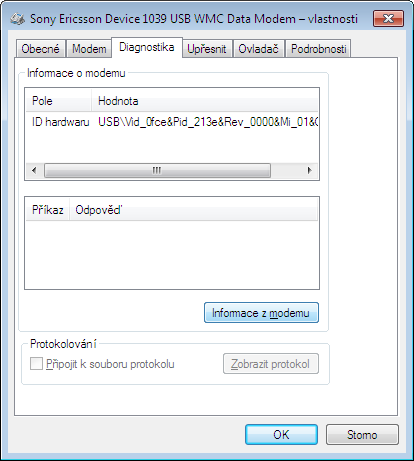

V Ovládacích panelech > zvolte Telefon a modem > vyberte záložku Modemy > vyberte požadovaný modem a zvolte Vlastnosti > vyberte záložku Diagnostika > zvolte Informace z modemu.

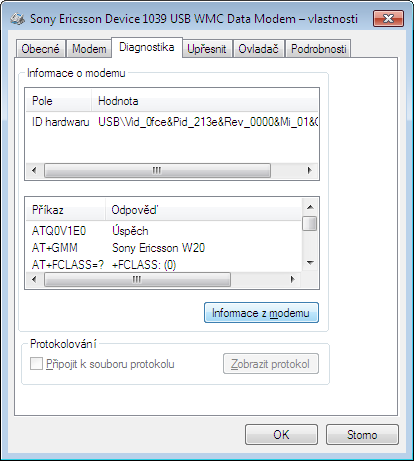

Pokud zařízení komunikuje, potom se zobrazí různé příkazy.

Pokud zařízení nekomunikuje, upozorní vás příslušná chybová hláška. Existuje jen několik výjimek, kde toto ověření neplatí. Např. pro telefony zn. Samsung.

2. Problémy s připojením k síti

Tyto problémy řešte v případě, že se vám nedaří připojit se k síti Internet, avšak propojení s mobilním zařízením jste úspěšně prověřili. V případě problémů s připojením zkontrolujte, zda-li je vaše mobilní zařízení korektně přihlášeno v mobilní síti GSM, a zda-li máte aktivovanou službu GPRS/EDGE.

Nahoru

V případě, že vaše datové zařízení nebo mobilní telefon nebylo rozpoznáno web’n’walk Managerem (to může být dáno zařízením, které není podporováno tímto programem) a vy jste již ověřili, že dané zařízení komunikuje s počítačem, můžete provést ruční nastavení přímo v operačním systému, které není příliš složité a sestává se ze dvou hlavních kroků.

A) Upravení vlastností modemu:

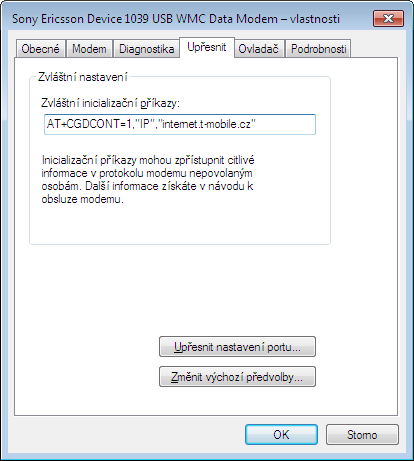

1. V Ovládacích panelech > zvolte Telefon a modem > vyberte záložku Modemy > vyberte požadovaný modem a zvolte Vlastnosti > stiskněte tlačítko Změnit nastavení > vyberte záložku Upřesnit > do pole Zvláštní inicializační příkazy zadejte následující údaje:

a) Pro službu 3G/EDGE zadejte údaj: AT+CGDCONT=1,“IP“,“internet.t-mobile.cz“
b) Pro službu Internet 4G zadejte údaj: AT+CGDCONT=1,“PPP“,“internet.t-mobile.cz“,“0,0“,0,0

2. Klikněte 2x na tlačítko OK pro potvrzení.

B) Vytvoření telefonického připojení:

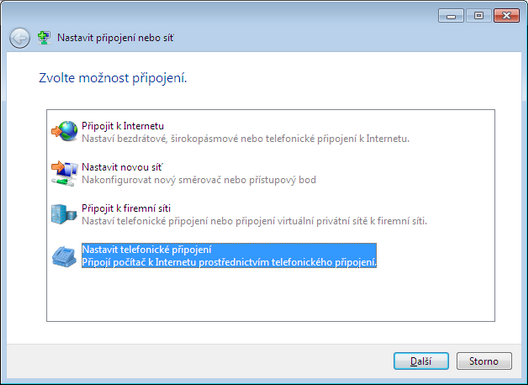

V Ovládacích panelech > vyberte Centrum síťových připojení a sdílení > zvolte Nastavit nové připojení nebo síť > vyberte položku Nastavit telefonické připojení.

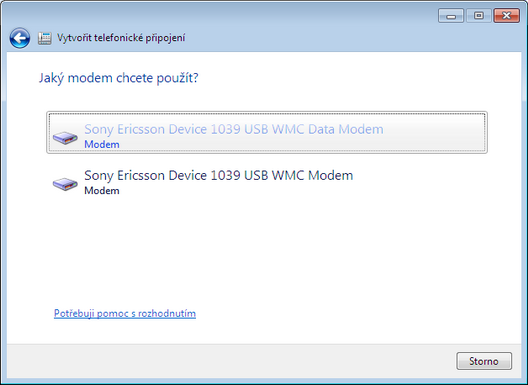

2. Vyberte již nainstalovaný modem. Pokud je nainstalováno více modemů, vyberte pouze vámi požadovaný.

3. Na další obrazovce vyplňte následující údaje:

Pole Vytočit telefonní číslo: *99#
Pole Uživatelské jméno: vyplňte libovolně cokoliv, jen neponechejte prázdné
Pole Heslo: vyplňte libovolně cokoliv, jen neponechejte prázdné

4. Pro připojení klikněte na tlačítko Připojit.

Pozn.: Může nastat situace, že následující připojování a testování připojení selže, přesto připojení nastavte dle pokynů a následně se zkuste připojit manuálně (Start > Ovládací panely > Centrum síťových připojení a sdílení > Připojit k síti > Vyberte právě vytvořené telefonické připojení > Připojit).

5. Doplňte heslo a stiskněte Vytočit.

Nahoru

Parametry pro ruční nastavení připojení Internet 4G

Příkaz AT ve vlastnostech modemu		AT+CGDCONT=1,“PPP“,“internet.t-mobile.cz“,“0,0“,0,0
Vytáčené číslo		*99#
Adresa IP		přidělována dynamicky serverem
Servery DNS lze využít automatického přidělování adres serverem DNS, popř. lze nastavit i ručně	primární DNS	93.153.117.1
	sekundární DNS	93.153.117.33
Jméno a heslo		není nutno vyplňovat
Rychlost portu, popř. připojení		115200 bps pro USB, 230400 bps pro modem PCMCIA

Parametry pro ruční nastavení připojení GPRS/EDGE

Příkaz AT ve vlastnostech modemu		AT+CGDCONT=1, "IP","internet.t-mobile.cz"
Vytáčené číslo		*99***1# (případně *99#)
Adresa IP		přidělována dynamicky serverem
Servery DNS	primární DNS	93.153.117.1
	sekundární DNS	93.153.117.33
Jméno a heslo		není nutno vyplňovat
Server SMTP		smtp.t-email.cz

Parametry pro ruční nastavení služby Hlasová linka premium

SIP server		SIP.TMIP.CZ
Registrační SIP server		SIP.TMIP.CZ
SIP GW		SIP.TMIP.CZ
SIP proxy		SIP.TMIP.CZ
SIP ALG		vypnout
Telefonní číslo		ve tvaru 420123456789
Uživatelské jméno		= telefonní číslo
Přístupové heslo		12-místné číslo uvedené na přístupové kartě
Protokol		TCP a UDP
Port		5060
RTP porty		16348-32768
Audiokodeky		G.729, G.711 a-law, G711 u-law
Kodek pro fax		G.711

Parametry pro ruční nastavení připojení ADSL

Adresa IP		Přidělována dynamicky serverem
Servery DNS lze využít automatického přidělování adres serverem DNS, popř. lze nastavit i ručně	primární DNS	93.153.117.1
	sekundární DNS	93.153.117.33
Jméno a heslo		ADSL
Server SMTP		smtp.t-email.cz
Virtual Circuit ID	VPI	8
	VCI	48
Encapsulation		PPPoE
Multiplexing		LLC
Parametry ADSL modemu		ADSL2+, Annex B
